Блочно-модульные здания типа БКРУ-Иртяш, БКРУ-Иртяш-2, БКРУ-Тургояк

Назначение

Область применения БКРУ – распределительные устройства 6 или 10 кВ различных предназначений, преимущественно для электроснабжения потребителей в условиях холодного климата. Климатическое исполнение, в части воздействия климатических факторов внешней среды, УХЛ, категории размещения 1 согласно ГОСТ 15150-69.
БМЗ типа БКРУ готово к включению систем телемеханизации (телеизмерение, телесигнализация, телеуправление).

Устройство и работа изделия

Устройство БКУ-Иртяш представляет собой  БМЗ, внутри которого размещается три камеры         типа   КСО-203   с   выключателем   ВВ/TEL, изготавливаемые по ТУ3414-041-32574607-2003 и собранные в соответствии со схемой главных цепей.

Устройство БКУ-Иртяш-2 представляет собой  БМЗ, внутри которого размещается три камеры типа КСО-203 и от четырех, и более, камер типа КСО-211 с выключателями нагрузки типа ВНТЭ-2ПД с предохранителями, изготавливаемых по ТУ 3414-056-32574607-2011. Количество КСО-211 определяется количеством потребителей 6(10) кВ.

БКУ-Тургояк представляет собой  БМЗ, внутри которого размещается до семи камер типа КСО-203, количество которых определяется количеством потребителей 6(10) кВ.

С помощью бокового приемного портала воздушного ввода осуществляется ввод высокого напряжения в БКРУ высоковольтным кабелем с изоляцией из сшитого полиэтилена. На приемном портале установлены ограничители перенапряжения типа ОПН-П-6(10) кВ и линейные штыревые полимерные изоляторы типа ШПУ-10 УХЛ1.

При кабельном вводе высокого напряжения в БКРУ в основании БМЗ выполняются сквозные проходки, обрамленные металлом. По отдельному заказу возможна установка кабельных проходок типа Roxtec. Количество проходок и их сечение определяется исходя из количества и сечения питающих  кабелей в соответствии с проектной документацией.

Типовая схема релейных защит и автоматики в камерах типа КСО-203 выполнена на микропро-цессорных защитах типа БМРЗ.

Система телемеханики и диспетчеризации изделий БКРУ обеспечивает телеуправление испол-нительными механизмами, телесигнализацию о дискретном состоянии объектов, телеизмерение те-кущих значений параметров, телеизмерение интегральных значений параметров.



Таблица 4.1. Общие технические параметры изделия БКРУ

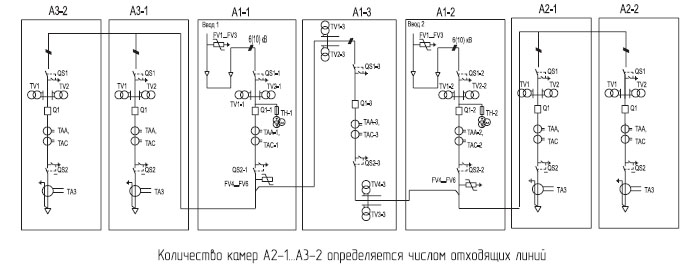

 Рисунок 4.18. Схема главных цепей БКРУ-Иртяш, БКРУ-Иртяш-2



 Рисунок 4.19. Схема главных цепей БКРУ-Тургояк



 Рисунок 4.20. Пример расстановки оборудования в блочно-модульном здании типа БКРУ-Иртяш



 Рисунок 4.20. Пример расстановки оборудования в блочно-модульном здании типа БКРУ-Тургояк
