Камеры сборные одностороннего обслуживания серии КСО-203

Назначение

Камеры данной серии нашли свое применение в качестве распределительных устройств трансформаторных подстанций, в числе которых могут быть также блочно-модульные и комплектные. Напряжение в них равняется 6-10/0,4кВ, а используются они в электросетях, электрических станциях в сельском хозяйстве, промышленности, а также в железнодорожной отрасли.

Камеры КСО -203 соответствуют всем предъявленным требованиям ТУ3414-041-32574607-2003.



Условия эксплуатации

Камеры той серии предназначаются для работы внутри помещений при исполнении следующих условий:

• Высота над уровнем моря не должна превышать отметки в 1000 метров.
• Рабочий разбег наружной температуры для комфортной работы камеры составляет 50 градусов, и лежит в рамках от -10 до +40 включительно.
• Тип атмосферы должен соответствовать ГОСТ 15150-69-II.
• Стойкость к сейсмическому воздействию должна быть до 9 баллов включительно.

Условия поставки

Заказать такую камеру КСО можно заполнив опросной лист. Не исключена заготовка камер по нетиповым чертежам и наполнение импортными или отечественными деталями.

Пример условного обозначения

КСО-203-8ВБЭМ-630 ОПН-УХЛ3.1
КСО, обладающее вакуумным выключателем ВБЭМ-12-20/100 со встроенным электромагнитным приводом. Номинальный ток главных цепей равняется 630А, имеются ограничители перенапряжения, климатическое исполнение УХЛ, а категория размещения 3.1. номер главных цепей устройства 8.

Типоисполнение таких камер задается конкретной схемой цепей (главных и вспомогательных),а также номинальными параметрами встраиваемых аппаратов.

Конструкция и принцип действия

Устройство этой серии представляет собой металлоконструкцию, которая сварена из гнутых профилей, выполненных из стали. Внутри камеры ксо происходит деление на два отсека, которые содержат в себе аппаратуру всех главных цепей . на фасаде находятся приводы разъединителей, а также кнопки блокираторов, которые соединены с вакуумным выключателем. За сигнализацию положения выключателя отвечают сигнальные лампы, также находящиеся на фасаде.

Доступ в устройство реализован благодаря нежней двери , которая ведет в зону разъединителей, трансформатора(силового), кабельных присоединений, а также ограничителя перенапряжения. Имеется также верхняя дверь, ведущая в зону выключателя, трансформатора( напряжения) и предохранителей. Выключатель отгораживается от двери с аппаратурой защитным экраном, предотвращающим попадание в эту область высокого напряжения. Нижняя дверь и защитный экран обладают смотровыми окошками для более удобного контроля без снятия напряжения. Сборные шины размещены на опорных изоляторах. Сборные шины и шинный разъединитель имеют на фасаде сетчатое ограждение. На верхней двери помимо всего прочего смонтирована схема вспомогательных цепей. Фасад двери размещает на себе аппаратуру с задним присоединением проводов. Конструкция модели и подвижные детали корпуса реализуют возможность размещения различного оборудования. При этом сохраняется и дизайн, и возможность совместить с камерами КСО-292 и КСО-298. Все вышеперечисленное позволяет увеличить срок службы, и уменьшить затраты на эксплуатацию.

Камеры КСО могут выполнять различные функции, что зависит от комплектности цепей:

• камера ввода;
• камера секционного выключателя;
• камера с секционным разъединителем;
• камера отходящей линии;
• камера с трансформатором напряжения;
• камера с трансформатором собственных нужд;
• камера с силовыми предохранителями;
• камера с выключателем нагрузки;
• камера с кабельными сборками.

В зависимости от пожеланий заказчика, комплектация этих камер может быть изменена. Для того чтобы обеспечить постоянное, то есть бесперебойное питание, реализована система секционирования шин, а также автоматическое включение резерва. Схемы вспомогательных цепей выполняются по ряду типовых работ.

По желанию заказчика схемы всех вспомогательных соединений выполняются в одном из  вариантов:

• с применением электромеханического реле;
• с применением устройств защиты и автоматики на микропроцессорной элементной базе.

Для того чтобы избежать возможных ошибочных операций при обслуживании этих камер ксо выполнены следующие блокировки, которые соответствуют ГОСТ 12.2007.4-75.

• Блокировка на механике, которая не позволяет включать и отключать разъединители, когда включен выключатель главной цепи.
• Блокировка на механике, находящаяся между главными и заземляющими цепями разъединителей, которая исключает возможность включения заземляющих ножей, когда включены рабочие ножи распределителя и наоборот.
• Блокировка на механике, которая не допускает включения выключателя ввода, когда включены заземляющие ножи.
• Блокировка на электромагните, которая не допускает включения заземляющего распределителя, при том условии, что в других камерах, подключенных к сети и передающих напряжение, коммутационные аппараты включены.
• Блокировка на электромагните, которая при включенном положении заземляющего разъединителя не допускает включения коммутационных аппаратах в других камерах если они подключены к сети, и передают напряжение, а также имеют заземляющий разъединитель.
• Блокировка на электромагните, не допускающая включения заземляющего разъединителя в шкафу секционирования с разъединителем, когда включен секционный выключатель.

Примечание – все электромагнитные блокировки могут быть выполнены  по заказу. Также на заказ возможна установка замков на все двери.
Более подробно устройство описано  в тех. информации ЭПСЗ.674591.500ТИ.

Технические параметры в таблице 2.4.

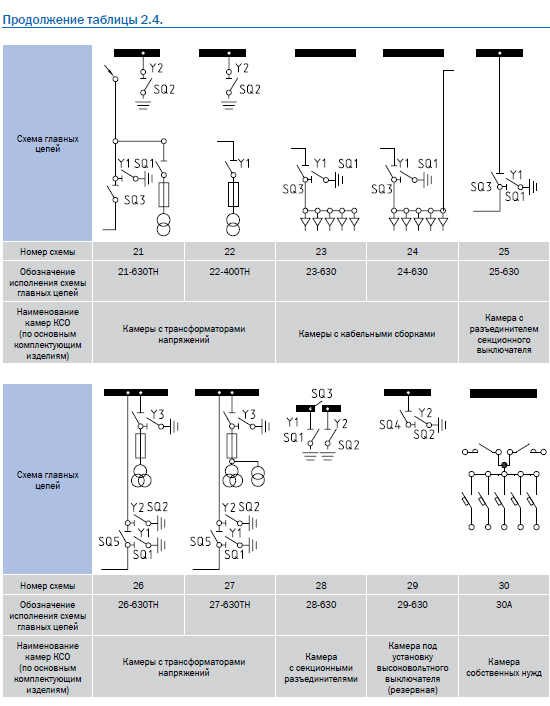

Схемы главных цепей в таблице 2.5.

Достоинства камер ксо этой серии

• Высокий уровень заводской готовности.
• Гибкость схемы.
• Простота конструкции.
• Интеллектуальная начинка.
• Возможность использовать детали с любых заводов производителей.
• Стоимость, сниженная до минимума.
• Оптимальные характеристики для эксплуатации.
• Минимальные сроки монтажа, наладки и ввода объекта в эксплуатацию.
