Устройство и работа изделия

Блочно-модульное здание БЛП включает в себя три основных отсека – подсобное помещение,  отсек РУНН-0,4 кВ и камеру силового трансформатора. Отсеки разделены между собой перегородками из сэндвич- панелей или сетчатого ограждения. Блочно-модульное здание 2 БЛП состоит из двух отсеков - отсека РУНН-0,4 кВ  и камеры  силового трансформатора, которые также разделены несгораемыми перегородками между собой. Для возможности подключения к воздушной линии электропередач к наружной стене блок- бокса крепится приемный портал с изоляторами и ограничителями перенапряжения. По желанию Заказчика в комплект поставки может входить линейный разъединитель, устанавливаемый на опоре.

В отсеке камеры силового трансформатора расположены:
• рама с высоковольтными предохранителями ПКТ соответствующего проекту номинала;
• силовой понижающий трансформатор (мощность и тип соответствует проектной документации).

В отсеке РУНН-0,4кВ, в зависимости от проектной документации, размещаются:
• щиты открытого или шкафного исполнения одностороннего или двустороннего обслуживания серии НКУ-Э98 (ТУ3430-039-32574607-2002) и НКУ-М (ТУ3430-046-32574607-2009);
• ящики НКУ навесного исполнения.

На объекте предусмотрены места для установки станций катодной защиты, стоек КИПиА и т.д.

Комплектация НКУ-Э98 осуществляется на базе оборудования импортного производства, и на базе отечественных производителей. На вводе НКУ-Э98 предусмотрен контроль напряжения и тока, а также учет электрической энергии. В блок-боксах типа 2 БЛП -Э по стороне 0,4кВ для надежного снабжения электрической энергией потребителей реализуется схема АВР.

Габариты блок-боксов могут быть изменены в зависимости от количества и установочных размеров электрооборудования, предназначенного для установки в отсеке РУНН-0,4кВ по проектной документации от Заказчика.

Структура условного обозначения

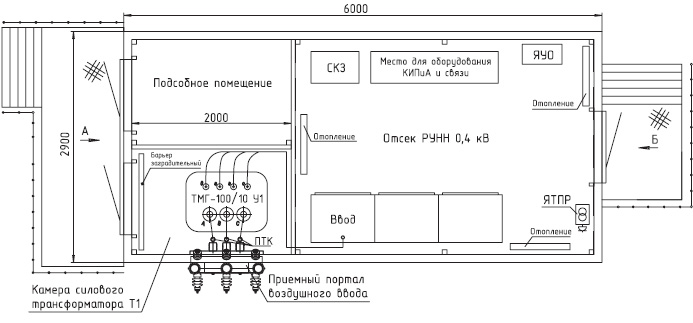

Рисунок 4.4. Пример расстановки оборудования в блочно-модульном здании типа БЛП-Э-100/10/0,4 У1



Рисунок 4.5. Пример расстановки оборудования в блочно-модульном здании типа 2БЛП-Э-100/10/0,4 У1
