Пункт коммерческого учета модернизированный 10(6) кВ (ПКУМ)

Назначение

ПКУМ находит применение в различных отраслях, таких как промышленность, сельское хозяйство и электрификация железнодорожного транспорта, могут быть поставлены, как для оборудования сетей уже существующих, так и для новых сетей вводимых в эксплуатацию.

Устройство соответствует требованиям ТУ 3414-048-32574607-2010.

Технические параметры пункта коммерческого учета представлены в таблице 2.11.

Условия эксплуатации

Пункты ПКУМ предназначены для работы на открытом воздухе (климатическое исполнение У1 и УХЛ1 по ГОСТ 15150-69) при следующих условиях:

• высота над уровнем моря не должна превышать отметку 1000м;
• рабочее значение температуры наружного воздуха - от минус 45 до плюс 40 градусов цельсия для У1;
• рабочее значение температуры наружного воздуха - от минус 60 до плюс 40 градусов цельсия для УХЛ1;
• тип атмосферы по ГОСТ 15150-69 – II;
• группа условий эксплуатации по ГОСТ 17516.1-90 в части воздействия механических факторов – М2;
• ветровые районы I-V  и  районы по гололеду I-IV.

Конструкция

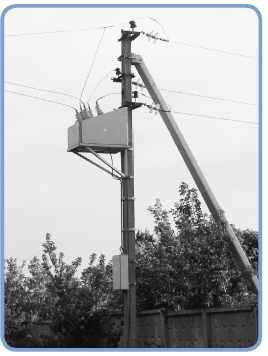

Конструктивно ПКУМ состоит из модуля высоковольтного (МВ) который включает в себя встроенные трансформаторы тока и напряжения и шкафа учета (ШУ) со встроенным прибором учета, аппаратами защиты, устройствами телемеханики. Для связи модуля высоковольтного и шкафа учёта используется специальный  соединительный кабель. Предусмотрен монтажный комплект для установки пункта учета на опору высоковольтной линии.

Модуль высоковольтный

Конструктивно МВ представляет собой сварной металлический корпус, внутри которого устанавливаются трансформаторы тока, трансформаторы напряжения. Количество трансформаторов определяется принципиальной схемой пункта коммерческого учета. Конструкция модуля предусматривает возможность установки как двух трансформаторов тока и напряжения, так и комплекта из трех трансформаторов тока и напряжения, а также двух трансформаторов тока и 3 трансформаторов напряжения.

Подключение модуля к ВЛ осуществляется через проходные изоляторы с полимерной и фарфоровой изоляцией, установленные на крышке модуля. В нижней части корпуса предусмотрено специальное отверстие под сальник для вывода кабеля, соединяющего вторичные цепи трансформаторов тока и напряжения с шкафом учета. Корпус МВ имеет на боковых поверхностях открывающиеся дверцы, которые позволяют проведение периодических проверок трансформаторов. В закрытом положении дверцы надежно фиксируются при помощи замков и болтов.

Шкаф учета

Шкаф учета представляет собой сварной шкаф изготовленный из метала с замком, прибор учета расположен внутри шкафа (тип счетчика -  указывается Заказчика, нами рекомендуются счетчики типа СЭТ, ПСЧ 4АР, Альфа, которые могут работать при отрицательных температурах), испытательная коробка, автоматические выключатели защиты. Дополнительно в шкафу учета, для дистанционного съема показаний прибора учета, может быть установлено устройство передачи информации, нами предлагается использовать радиомодем типа «Спектр», который может работать при температуре до -40оС.
Для защиты от возможности манипуляции со счетчиком крышки клеммника счетчика, испытательной коробки имеют специальные отверстия для установки пломбы. В цепях напряжения устанавливается автоматический выключатель c навесной блокировкой. Для удобства визуального съема показаний счетчика возможна установка лампы освещения. В суровых климатических условиях, возможно, предусмотреть выполнение обогрева внутреннего пространства шкафа учета с применением резисторов, включенных через автоматический регулятор температуры. Питание вышеперечисленных систем собственных нужд пункта коммерческого учёта, а также устройства для передачи информации осуществляется от дополнительной обмотки трехфазной  антирезонансной группы трансформаторов напряжения 3хЗНОЛПМ.

Преимущества

Применение ПКУМ в распределительных сетях 6(10) кВ позволит:

1. организовать на границе балансовой принадлежности коммерческий учет по стороне 6 кВ и 10 кВ;
2. снизить количество затрат на обслуживание высокого количества счетчиков, установленных по стороне 0,4 кВ, в сетевой либо сбытовой компании;
3. пресечь хищение электрической энергии в сетях 0,4 кВ, наиболее распространенными способами;
4. выявлять несанкционированное потребления электроэнергии;
5. при несанкционированном потреблении электрической энергии предоставить аргументированные доказательства в судебныеорганы;
6. срок окупаемости ПКУМ составляет от 3-х до 6-ти месяцев.
