Шкафы утепленные, обогреваемые взрывозащищенным электрооборудованием, типа КШО-Э

 Структура условных обозначений КШО-Э

• КШО-Э-1 – шкаф утепленный, обогреваемый взрывозащищенным электрооборудованием, производства АО «Энергопром» напольный с размерами корпуса 1800 х 800 х 630 мм.

• КШО-Э-1(Н) – шкаф утепленный, обогреваемый взрывозащищенным электрооборудованием, производства АО «Энергопром» настенный с размерами корпуса 1400 х 800 х 630 мм.

• КШО-Э-3 – шкаф утепленный, обогреваемый взрывозащищенным электрооборудованием, производства АО «Энергопром» напольный с размерами корпуса 1400 х 600 х 530 мм.

• КШО-Э-3(Н) – шкаф утепленный, обогреваемый взрывозащищенным электрооборудованием, производства АО «Энергопром» настенный с размерами корпуса 1000 х 600 х 530 мм.



Условия эксплуатации

КШО-Э предназначены для эксплуатации в потенциально взрывоопасных средах, не содержащих токопроводящей пыли помещениях классов В-1а, В 1г (согласно ПУЭ, гл.7.3), в которых возможно образование взрывоопасных смесей газов и паров с воздухом категорий II, II-А, II-В, II-С групп Е1 Е4 по ГОСТ Р 30852.13-2002.
Шкафы КШО-Э эксплуатируются на открытом воздухе и внутри неотапливаемых помещений (климатическое исполнение - УХЛ 1 по ГОСТ 15150-69) если соблюдены условия:

• Высота над уровнем моря – не должна превышать 1000 м.

• Рабочее значение температуры наружного воздуха - от минус 60°С до плюс 40°С, с температурой внутри корпуса шкафа при включенном терморегуляторе не менее плюс 5°С.

• Уровень взрывозащищенности КШО-Э – II (повышенная надежность против взрыва) обеспечивается применением встраиваемого электрооборудования соответствующих уровней и видов взрывозащиты.


В КШО-Э можно устанавить следующее оборудование:

• выключатель путевой типа ВПВ-1А (1ExdIICT6);

• клеммная коробка типа КП (2ExeIIT5);

• электрообогреватель типа ОША (2ExmIIT4X).

Комплект электрооборудования КШО-Э имеет маркировку взрывозащиты 2ExdemIICT4Х.



Конструкция и принцип действия

Конструктивно металлооболочка КШО выполнена из двух слоев и заполнена теплоизоляционным материалом.

Степень защиты шкафа КШО - IP54 по ГОСТ 14254-96. На дверях имеется уплотнение из морозостойкой резины по всему периметру.

Источником тепла внутри КШО является электронагреватель, либо пароводяной обогреватель (по требованию заказчика). Для возможности визуального наблюдения за приборами контроля, устанавливаемыми в шкафах КШО на дверях выполняются смотровые окошки (по требованию заказчика).

Возможно изготовление шкафов КШО-Э разъемного типа.



На основе шкафов типа КШО-Э были разработаны следующие устройства:

• шкаф КШО-СБ;
• шкаф КШО-ПСЭ.

(Соответствуют техническим условиям на НКУ-Э98)

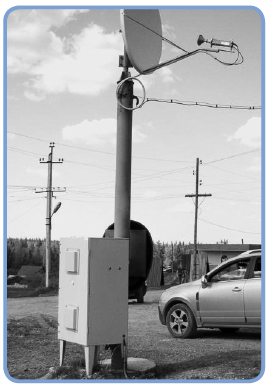

Конструкция и принцип действия КШО-СБ

Шкаф КШО-СБ предназначен для размещения оборудования таксофона с использованием спутниковой связи и солнечных батарей для районов без источников электроснабжения. Габаритные размеры шкафа -  1250х600х1400 мм, с возможностью крепления его к столбу с солнечными батареями.

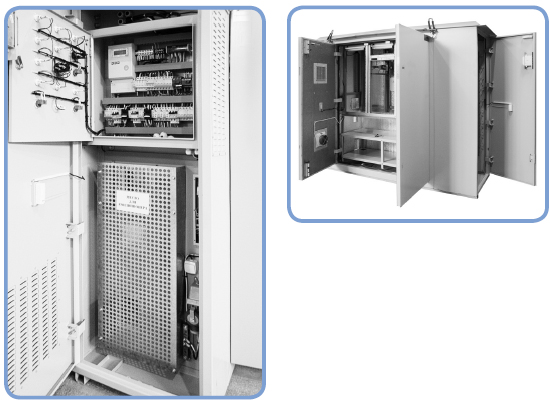

Конструкция и принцип действия КШО-ПСЭ

Шкаф КШО-ПСЭ предназначен для размещения телекоммуникационного оборудования мультисервисного доступа - цифровая мини АТС на 1000 абонентов.

Конструктивно шкаф разделён на 3 отсека:
• отсек ввода и распределения;
• отсек абонентского кросса «Интеркросс», предназначенный для прокладки и крепления приходящих телефонных кабелей;
• отсек для установки технологического оборудования.

Шкаф выполнен в антивандальном исполнении, оборудован необходимыми датчиками и извещателями.

Габаритные размеры шкафа КШО-ПСЭ – 2800х850х2400 мм.
