Устройства распределительные катодной защиты высоковольтные типов УКЗВ(Э) и МЭХЗВ(Э)

Распределительные высоковольтные устройства катодной защиты УКЗВ(Э) и МЭХЗВ(Э) выполняют функцию катодной защиты металлических трубопроводов и сооружений, подземных и наземных, от электрохимической коррозии. УКЗВ(Э), МЭХЗВ(Э) получают питание от сети напряжением равным 6 или 10 кВ, переменного тока, частотой, стандартной для России и за рубежом 50 Герц.

Назначение

Через разъединитель и воздушный ввод осуществляется подвод питания от УКЗВ(Э) или МЭХЗВ(Э) к ЛЭП. Имеет кабельные выводы линий постоянного тока.

Устройства этой серии соответствует требованиям ТУ3414-050-32574607-2006.


Пример условного обозначения

Высоковольтное распределительное устройство катодной защиты УКЗВ(Э) производства компании АО "Энергопром", имеющее автоматическую регулировку защитного потенциала, имеющее на вводе напряжение 6 кВ, оснащенное одним блоком катодной защиты мощность которого равна 5 кВт, предназначенное для местности с умеренным климатом и  категорией размещения 1.

УКЗВ(Э)-A-6-5-1-У1

МЭХЗВ(Э) являются полным аналогом по техническим характеристикам с УКЗВ(Э), небольшое отличие от УКЗВ(Э), заключается в том что МЭХЗВ(Э) включает в комплектацию блоки диодно- резисторными модернизированными БДР-М2 а также БДРМ.

Пример условного обозначения высоковольтных распределительных устройств катодной защиты МЭХЗВ(Э) производства  компании АО "Энергопром" в котором регулирование защитного потенциала осуществляется вручную, имеющее номинальное напряжение питающей сети 6 кВ, оснащенное одним блоком катодной защиты мощность которого равна 5 кВт  а также на один канал двумя диодно-резисторными блоками, предназначенное для местности с умеренным климатом и  категорией размещения 1.

МЭХЗВ(Э)-P-6-5-1-2-У1.

В опросном листе должен быть указан тип диодно-резисторных блоков.


Условия эксплуатации

УКЗВ(Э) и МЭХЗВ(Э) выполняются в климатическом исполнении У1 и УХЛ1 согласно ГОСТ 15150-69 для работы на открытом воздухе при условиях:
  • максимальное значение высоты установки над уровнем моря должна быть менее 1000 м;
  • рабочее значение температуры наружного воздуха - от минус 60 °С до плюс 40 °С;
  • тип атмосферы по ГОСТ15150-69 – II;
  • стойкость к сейсмическому воздействию - до 9 баллов.


УКЗВ(Э) и МЭХЗВ(Э) конструируются для размещения на подготовленные заранее фундаментные блоки либо площадку, служащие для отвода дождевых и талых вод. Для районов в которых уровень снежного покрова выше обычного есть возможность установки на постамент высота которого не превышает 1,5 м.

Возможно изготовление площадок обслуживания для УКЗВ(Э) и МЭХЗВ(Э) по требованию заказчика.





Принцип работы

Устройства осуществляют прием высокого и последующую подачу пониженного (при помощи силового трансформатора) напряжения к (БКЗ) блоку катодной защиты, с помощью которого происходит смещение в безопасную от появления электрохимической коррозии область  электрического потенциала защищаемого объекта. Модели с ручным регулированием защитного потенциала имеют отличия с моделей с автоматическим регулированием возможностью подключения к разнообразным системам телемеханики для дальнейшего дистанционного контроля а также управления (дистанционной установки защитного потенциала в автоматическом режиме).

Конструкция

УКЗВ(Э) и МЭХЗВ(Э) обладающие одним или двумя блоками БКЗ выполнен в виде металлооболочки на транспортных салазках, в состав которой входят:
  • Распределительные устройства высокого напряжения (РУВН), имеющие камеру сборную КСО одностороннего обслуживания.
  • Короба воздушного ввода (КВВ).
  • Распределительные устройства низкого напряжения (РУНН), имеющие панель управления, блок, либо несколько блоков, БКЗ.



Устройства катодной защиты питаются от воздушной линии 6(10) кВ. Для этого на крыше РУВН предназначен КВВ имеющий кронштейн со штыревыми изоляторами с ограничителями перенапряжений. Чтобы соединить устройство и воздушную линию, в комплект поставки входят проходные изоляторы, а также узлы и детали кронштейна для высоковольтного воздушного ввода и полным комплектом крепежа для возможности сборки именно на месте эксплуатации. Распредустройства УКЗВ(Э) и МЭХЗВ(Э) обладающие тремя или четырьмя блоками БКЗ выполнен в виде металлооболочки имеющей транспортные салазки, в состав которых входят:
  • Распредустройства высокого напряжения (РУВН), имеющие камеру сборную КСО одностороннего обслуживания.
  • Короба воздушного ввода КВВ.
  • Двух распредустройств низкого напряжения РУНН2 и РУНН1.

РУНН2 – один или два БКЗ.

РУНН1 включает панель управления и два БКЗ.

УКЗВ(Э) и МЭХЗВ(Э) обладающие пятью или шестью блоками БКЗ выполнен в виде металлооболочки на транспортных салазках, в состав которой входят:

  • Распределительные устройства высокого напряжения (РУВН), имеющие камеру сборную КСО одностороннего обслуживания.
  • Короба воздушного ввода КВВ.
  • Двух распредустройств низкого напряжения РУНН2 и РУНН1.



БКЗ, РУНН2 – один или два БКЗ.

РУНН1 включает панель управления и до четырех.

Также предусмотрено место для установки устройств телемеханики.

Возможность установки 6 БКЗ достигнуто за счет применения трехфазного питающего трансформатора  повышенной единичной мощности (от 25 до 40 кВА). Трансформатор устанавливается в отсеке РУВН рядом  с камерой КСО.

С помощью нагревателей и терморегуляторов обеспечивается нормальная работа оборудования  при температуре воздуха ниже нуля. При температуре ниже меньше 5°С осуществляется обогрев счетчиков, при температуре меньше минус 25°С осуществляется обогрев отсеков. В устройстве катодной защиты реализована защита от несанкционированного доступа. УКЗВ(Э) и МЭХЗВ(Э) обладают механической и электрической блокировками, благодаря которым обеспечивается работа обслуживающего персонала становится безопасной. В отсеке РУВН в салазках выполнен клапан сброса давления, срабатывающий при коротком замыкании для разгрузки от давления газов.

УКЗ могут быть доукомплектованы:

  • средствами телемеханики, средствами учета энергии с двойным тарифом;
  • устройствами, обеспечивающими правильную работу аппаратов, находящихся внутри УКЗВ(Э), МЭХЗВ(Э);
  • защитой от грызунов и ос;
  • блоками аварийного включения резерва АВРП-2Т У2, БАВР;
  • дополнительным оборудованием по схеме заказчика.

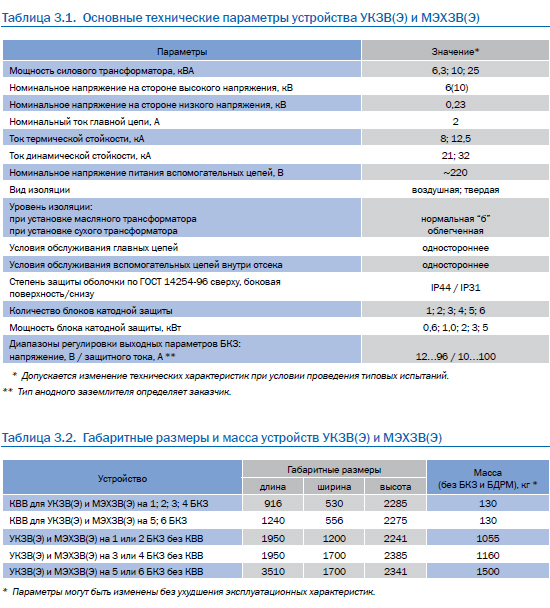

Технические параметры предоставлены в таблице 3.1.



Разработки на базе типовых устройств УКЗВ(Э) и МЭХЗВ(Э)

  • Распределительные высоковольтные модели МЭХЗТ.
  • Распределительные высоковольтные модели УКЗВ(Э) на два ввода.


Назначение и конструкция УКЗВ(Э) на два ввода

Для повышения надежности работы устройств катодной защиты предлагает модель типа УКЗВ(Э) на два ввода, которое питается от двух независимых источников переменного тока напряжением 6(10) кВ. По стороне 0,4 кВ выполнена схема АВР. Конструктивно УКЗВ (Э) на два ввода представляет собой металлическую оболочку на транспортных салазках, состоящую из двух отсеков: РУВН и РУНН.

Отсек РУВН укомплектован двумя камерами сборными одностороннего обслуживания (КСО1 и КСО2) с силовыми трансформаторами, установленными задними стенками друг к другу. В отсеке РУНН установлены панель управления и от одного до двух БКЗ. Алгоритм работы схемы АВР определяется заказчиком. Более подробное описание представлено в технических информациях ЭПСЗ.674712.101ТИ, ЭПСЗ.674712.101-01ТИ.





Конструкция МЭХЗТ

По своим техническим характеристикам распределительное высоковольтное устройство катодной защиты типа МЭХЗТ является полным аналогом устройства УКЗВ(Э), но в отличии от УКЗВ(Э) оно комплектуется дополнительной камерой КСО с измерительным трансформатором типа ОЛС и ОМ.

Габаритные размеры и масса предоставлены в таблице 3.2.

Отличительные особенности предлагаемых устройств катодной защиты ОАО «Энергопром»

  • Возможность установки до шести БКЗ в одной модели.
  • Повышение надежности электроснабжения и резервирование БКЗ.
