Подстанции трансформаторные комплектные КТП-Э, внутренней установки мощностью до 2500 кВА на пряжение до 10 кВ типа КТПВ-Э

Комплектные трансформаторные подстанции внутренней установки КТПВ производства АО «Энергопром» имеют мощность от 250 до 2500 кВА напряжением максимальное значение которого равно 10 кВ. Предназначены для приема последующего преобразования и дальнейшего распределения электроэнергии, которая обеспечивается трехфазным током, частотой, стандартной для России и за рубежом 50 Гц, на местности с умеренным климатом.

Назначение

Однотрансформаторные и двухтрансформаторные подстанции внутренней установки находят применение в таких отраслях, как электроэнергетика, добыча, транспортирование и переработка природного газа и нефти, на объектах ЖКХ, устанавливаются внутри капитальных сооружений, блочно-модульных зданий и в системах электроснабжения промышленных предприятий.

Устройство соответствует требованиям ТУ 3412-043-32574607-2005.

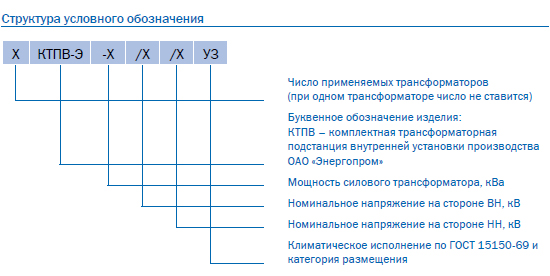

Пример условного обозначения

Пример условного обозначения двухтрансформаторной подстанции КТПВ мощностью 630 кВА номинальное напряжение которого равно – 6кВ на стороне ВН, а на стороне НН номинальное напряжение равно – 0,4 кВ, выполнен для размещения на местности с климатом У3:

2КТПВ-Э-630/6/0,4 У3


Условия эксплуатации КТПВ

Подстанции изготавливаются с климатическим исполнением У3, для работы внутри помещения (согласно ГОСТ 15150-69) при указанных далее условиях:
  • высота над уровнем моря не превышает отметку 1000 м;
  • температура наружного воздуха - от минус 25 до плюс 50 градусов цельсия;
  • тип атмосферы согласно ГОСТ 15150-69 – II;
  • группа условий эксплуатации по ГОСТ 17515-72 в местах воздействия механических факторов - М6;
  • стойкость к сейсмическому воздействию не более 9 баллов.

Конструкция КТПВ

Конструктивно состоит из:
  • Силовых трансформаторов;
  • РУНН 0,4 кВ (Распределительного устройства низкого напряжения);
  • ШМ (Шинных мостов);
  • ЩУ (Щитков учета);
  • УВН (Устройства ввода высокого напряжения).

Устройство УВН представляет собой металлооболочку закрытого исполнения.
Существует три типоисполнения устройств УВН:
  • ШВВ-1 – шкаф глухого ввода.
  • ШВВ-2 – шкаф ввода с установленным оборудованием:
  1. выключателем нагрузки ВНА-6(10)/630-20зп У2;
  2. предохранителями ПКТ-103-6(10)-20 У3., ПКТ-102-6(10)-20 У3, ПКТ-101-6(10)-20 У3.
  • ШВВ-3 – камера сборная одностороннего обслуживания серии КСО-203, изготавливаемая по ТУ3414-041-32574607-2003, с установленным оборудованием:

  1. выключателем нагрузки типа ВНА-6(10)/630-20зп У2;
  2. предохранителями типа ПКТ-104-6(10)-20 У3.

Чтобы обезопасить работу обслуживающего персонала силовые шины, проходящие от силового трансформатора до УВН, располагаются в коробе, закрепленном к боковой стенке УВН.

Для локализации дуги, возникающей при коротком замыкании в УВН, в крыше устройства предусмотрено окно, в котором закреплён за отгибаемые петли клапан сброса давления.

При глухом подключении трансформатора силовые кабели прокладываются в защитном коробе (по отдельному заказу). Конструкция короба определяется типом трансформатора и строительной частью подстанции.

РУНН 0,4 кВ это разборный, либо сварной каркас, состоящий из двух отсеков: из шинного отсека и отсека силового оборудования.



Отсек силового оборудования РУНН в зависимости от заказа собирается в функциональные стойки, укомплектованные:

  • шкафами секционными (ШНС);
  • шкафами отходящих линий (ШНЛ);
  • шкафами аварийного ввода с низшим напряжением (ШНА);
  • шкафами ввода низкого напряжения (ШНВ);
  • шкафов автоматики и релейной защиты (ШРВ, ШРС, ШРА).

По ширине стойки могут быть: 500 мм, 600 мм, 800 мм, 1000 мм. в зависимости от номинального тока выключателя.



Силовыми выключателями в КТПВ могут являться автоматические выключатели выкатного и втычного исполнения любых заводов- производителей.

На дверцах шкафов располагаются органы управления, индикации, а также измерительные приборы. Шинные ответвления предназначенные для шинных и кабельных присоединений, сборные шины,  силовые сборки необходимые для отходящих кабелей, трансформаторы тока и ввод от силового трансформатора, располагаются в шинном отсеке РУНН.

Крепление магистральные шины осуществляется с помощью шинодержателей. Для обеспечения бесперебойного питания электроприемников в комплектных трансформаторных подстанциях внутренней установки предусматривается не менее двух секций сборных шин. При нарушении электроснабжения со стороны двух рабочих вводов предусмотрено питание потребителей от третьего независимого ввода от ДЭС, при этом происходит отключение наименее ответственных потребителей.

В двухтрансформаторных подстанциях возможна исполнение схемы АВР с использованием электромеханических реле, или с микроконтроллером Zelio («Schneider Electric»), микропроцессорных блоков БМПА и БМРЗ- 0,4ВВ  производимых компанией ООО «НТЦ  Механотроника». Алгоритм работы схемы АВР определяется требованиями заказчика.



Подстанции КТПВ оборудованы блокировками, обеспечивающими безопасную работу обслуживающего персонала по ГОСТ12.2.007.4-75. В устройстве УВН обеспечены следующие блокировки:

  • блокировка заземляющих ножей и основных ножей, которая предотвращает включение выключателя нагрузки если заземляющие ножи включены, либо включение заземляющих ножей если основные ножи выключателя нагрузки включены;
  • блокировка, предотвращающая открывание дверей УВН если включен выключатель нагрузки и не допускающая включение выключателя нагрузки если двери устройства находятся в открытом положении;
  • блокировка между заземляющими вводным автоматическим выключателем напряжением не превышаюшим 1000 В и ножами выключателя нагрузки, благодаря которой не возможно подать напряжения от шкафов на напряжение не превышающее 1000 В, на включенные ножи выключателя нагрузки через трансформатор.

Более подробное описание представлено в технической информации ЭПСЗ.674820.100ТИ.

Классификация исполнения представлена в таблице 2.9.

Технические параметры представлены в таблице 2.10.

Преимущества применения подстанций КТПВ:

  1. Конструктивно выполнен для удобного, простого и безопасного доступа для осуществления регулировки, проверки, технического обслуживания аппаратов и блоков.
  2. Конструктив даёт возможность использовать его в виде силовых выключателей аппаратуры различных заводов-производителей.
  3. Контактные соединения силовых шин могут быть выполнены как сварными, так и болтовыми с использованием смазки.
  4. Предусмотрена функция двустороннего обмена информацией с ПЭВМ и АСУ по стандартным последовательным каналам связи.
  5. Предусмотрена возможность учета электрической энергии на вводах, и на отходящих присоединениях.
  6. При транспортировке выключателей масса которых превышает 30 кг, в заказ КТПВ можно включить  тележку.
