Низковольтные комплектные устройства НКУ-Э98

АО "Энергопром" осуществляет изготовление и поставку низковольтных комплектных устройств серии НКУ-Э98 по всей номенклатуре, необходимой для комплектования электростанций, подстанций, предприятий по обустройству нефтяных месторождений, нефтегазодобывающих заводов, металлургических комплексов, объектов жилищно-коммунального хозяйства. НКУ, изготавливаемые по ТУ 3430-039-32574607-2002, применяются в сетях переменного тока напряжением до 1000 В или постоянного тока напряжением до 1500 В.

Условия эксплуатации

Низковольтные комплектные устройства НКУ-Э98 пригодны для работы только в стационарных установках, в блочно-модульных зданиях,  в производственных помещениях, не содержащих едких паров и газов в концентрациях, вызывающих разрушение металла и изоляции, кроме того, НКУ в открытом исполнении должны устанавливаться в помещениях свободных от пыли. Тип атмосферы II по ГОСТ 15150-69 и высота установки над уровнем моря до 1000 м по ГОСТ 15150-69.

Современное полимерное порошковое покрытие, применяемое при окраске металлооболочек, соответствует стойкости к воздействию совокупности климатических факторов в условиях эксплуатации УХЛ1.

По согласованию с заказчиком возможно изготовление НКУ климатического исполнения и степени защиты отличного от базового.

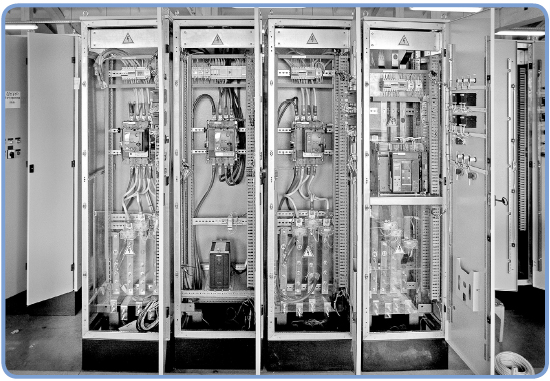

Конструкция шкафов и панелей НКУ-Э98

По конструктивному исполнению устройства НКУ-Э98 изготавливаются в виде блоков, ящиков, шкафов, панелей и щитов.

Каркасные конструкции панелей и шкафов из оцинкованного металла представляют собой основу для сборки щита НКУ-Э98. Наличие в каркасе системы отверстий и пазов обеспечивает возможность без дополнительной механической обработки делить элементы на секции и монтировать необходимые функциональные устройства и шины. Каркасные конструкции устанавливаются на цоколь. Унифицированная система  несущих  конструкций  и  сборных  шин позволяет создавать щиты, как с задним, так и с передним присоединением, обеспечивая при этом оптимальный уровень доступа для обслуживания оборудования.

По способу обслуживания панели и шкафы НКУ-Э98 подразделяются на:

  • устройства одностороннего обслуживания;
  • устройства двухстороннего обслуживания. По взаимному расположению устройств:
  • однорядное;
  • двухрядное.

По способу подвода питания:

  • устройства с верхним токоподводом;
  • устройства с нижним токоподводом.

Для обеспечения верхнего токоподвода к панелям, шкафам предусмотрена установка дополнительных конструктивных съемных элементов в виде шинных мостов, коробов или лотков, которые монтируются на верхнем цоколе устройства.

По функциональному назначению:

  • шкафы ввода;
  • шкафы секционирования;
  • шкафы распределения электрической энергии;
  • шкафы защиты и управления электродвигателями;
  • шкафы автоматики, телемеханики, телеуправления и телесигнализации;
  • стандартное оборудование напряжением до 1000 В (представлено в части 2 рекламного каталога продукции).

Для установки и крепления аппаратов, приборов и устройств в НКУ предусмотрены внутрищитовые элементы монтажа (переходные пластины, кронштейны, поворотные, стационарные рамы, выдвижные блоки и т.д.).

Конструкция шкафов НКУ-Э98 предусматривает различные типы установки аппаратуры в зависимости от типа, функционального назначения блоков:

  • стационарные блоки;
  • блоки на выдвижных шасси;
  • выдвижные блоки управления и защиты.

Прокладка проводов внутри НКУ осуществляется в пластмассовых перфорированных коробах или в виде жгутов, проложенных  и  закрепленных на деталях металлоконструкции согласно ГОСТ 23586-96.

Технические параметры НКУ-Э98 представлены в таблице 1.1.









НКУ ввода с автоматическим включением резерва (панели ПВА, ПВАИМ)



Назначение

Щиты серии ПВАМ (ПВАИМ) предназначены для приема и коммутации питающего напряжения 0,4 кВ от основных и резервных (аварийных) источников питания, секционирования и защиты сборных шин секции ЩСУ в сетях с глухозаземленной нейтралью.



Конструкция и принцип действия

В щитах ПВАМ, ПВАИМ вводные и секционный выключатели могут размещаться в отдельных шкафах, либо быть размещены в одной панели. Размещение выключателей определяется требуемой формой секционирования и габаритными размерами щита.

Существует два варианта питания сборных шин:

Первый вариант - питание от двух вводов. Каждая секция шин питается от своего рабочего ввода. При пропадании питания на каком-либо из вводов происходит автоматическое включение секционного выключателя. Первый ввод для второго   является резервным и наоборот. При восстановлении питания на отключившемся вводе происходит автоматическое восстановление нормального режима работы сети.

Второй вариант - питание от трех и более вводов. Предусматривает резервирование ввода от дизельных электростанций (ДЭС) либо резервных подстанций. Алгоритм переключения вводов и работы схемы АВР определяется требованиями заказчика.

Отличительной особенностью НКУ серии ПВАМ (ПВАИМ) является:

  • возможно применение автоматических выключателей втычного и выкатного исполнений различных заводов-производителей. При применении стационарных выключателей для вывода их в ремонт устанавливаются рубильники;
  • ширина шкафов на токи до 630 А составляет 600 мм, на токи до 2000 А – 800 мм, на токи до 4000 А – 1200 мм;
  • возможность реализации учета электроэнергии на любых типах счетчиков;
  • контроль напряжения на вводах и на секциях шин;
  • обеспечена защита цепей управления от КЗ, защита от перенапряжений;
  • обеспечено автоматическое восстановление нормального режима;
  • релейная часть схемы управления может быть выполнена на базе электромеханических реле, интеллектуального реле Zelio производства «Schneider  Electric»   микропроцессорных блоков БМР3, БМПА производства ООО "НТЦ" Механотроника", возможно применение микропроцессорных блоков других производителей;
  • схема АВР предусматривает два режима работы: ручной и автоматический;
  • интеграция НКУ в систему АСУ ТП по протоколу MODBUS.

Типовые схемы электрические принципиальные панелей ПВАМ и ПВАИМ и варианты их исполнений представлены в технической информации ЭПСЗ.650320.000 ТИ часть 2.







Исполнение панелей ПВАИМ2 с формой секционирования 3b

Если в проекте предусмотрена форма секционирования 3b, то панели ПВАИМ2 представляют собой три совмещенные стойки, разделенные на 3 отсека каждая:

  • блок релейной защиты БРХ;
  • блок выключателя БВХ;
  • блок клеммных присоединений.


Назначение и конструкция блоков БМВ (БМА, БМС)

Назначением блока БМВ является прием и коммутация питающего напряжения 0,4 кВ и защита сборных шин секции ЩСУ.

Назначением блока БМА является прием и коммутация питающего напряжения 0,4 кВ от резервного (аварийного) источника питания.

Назначением   блока   БМС      является секционирование и защита сборных шин ЩСУ.

Блок БМВ (БМА, БМС) представляет собой отдельный  отсек  с  дверью,  внутри которого на функциональных стойках устанавливается автоматический выключатель выдвижного исполнения на шасси.



Назначение и конструкция блоков БРВ, БРА, БРС

Назначением блоков БРВ, БРА, БРС является реализация функции релейной защиты и автоматики.

Блок БРВ (БРА, БРС) представляет собой отдельный  отсек  с  дверью,  внутри которого на функциональных стойках устанавливаются автоматические выключатели, реле и клеммники. На двери отсека устанавливаются микропроцессорные устройства (при заказе), амперметры, вольтметры, переключатели, светосигнальная арматура.











НКУ отходящих линий

НКУ отходящих линий предназначены для распределения электроэнергии напряжением 0,4 кВ от сборных шин на отходящие фидеры, а также для защиты и управления асинхронными двигателями.

НКУ отходящих линий комплектуются:

  • типовыми стационарными блоками распределения электроэнергии, управления и защиты, сигнализации различных исполнений;
  • частотно-регулируемыми приводами;
  • устройствами плавного пуска;
  • устройствами защиты двигателей.

При этом обеспечивается защита двигателей от следующих ненормальных и аварийных режимов работы:

  • защита силовой цепи от коротких замыканий и перегрузки;
  • защита двигателя от перегрузки;
  • защита двигателя от обрыва фаз;
  • защита цепей управления от коротких замыканий;
  • защита от асимметрии тока;
  • защита от перегрева обмотки статора;
  • защита от уменьшения сопротивления изоляции двигателя (фаза-корпус);
  • включение аварийной сигнализации при возникновении аварии;
  • дистанционное включение двигателя, изменение уставок, контроль характеристик двигателя, чтение архива аварий по интерфейсу RS 485.

Типовые схемы электрические принципиальные блоков и варианты их исполнений представлены в технической информации ЭПСЗ.650320.000 ТИ часть 3.

В состав НКУ отходящих линий могут входить блоки свободного проектирования, изготавливаемые по предоставленной Заказчиком проектной документации.

НКУ отходящих линий комплектуются как на базе комплектующих отечественных производителей, так и на базе комплектующих импортного производства.





Конструкция отходящих шкафов с выдвижными модулями

Выдвижные блоки обеспечивают возможность их установки в шкафу в следующих положениях:

  • присоединенное положение – положение выдвижного блока, при котором он полностью соединен с каркасом НКУ-Э98 с выдвижными модулями для выполнения своей функции;
  • испытательное положение – положение выдвижного блока, при котором главные цепи разомкнуты на стороне питания, но не обязательно отсоединены, а цепи управления соединены для обеспечения возможности испытаний выдвижного блока, который остается механически соединенной с каркасом НКУ-Э98 с выдвижными модулями;
  • отсоединенное положение – положение выдвижного блока, при котором в его главных и вспомогательных цепях на стороне питания обеспечивается изоляционный промежуток, при этом выдвижной блок остается механически присоединенным к каркасу НКУ-Э98 с выдвижными модулями;
  • отделенное положение – положение выдвижного блока, при котором он  отделен и механически и электрически от каркаса НКУ-Э98 с выдвижными модулями.



Для подключения выдвижных блоков к силовым шинам и для питания вторичных цепей управления используются разъемные контактные соединения, вилки которых установлены на задней стенке блока, розетки – на монтажной панели, являющейся в то же время защитным экраном, закрывающим отсек вертикальных шин.

В шкафах выдвижные модули снабжены блокировками, обеспечивающими невозможность:

  • установки выдвижного блока в присоединённое положение при включенном автоматическом выключателе;
  • выкатывания выдвижного блока из присоединённого положения в испытательное при включенном положении автоматического выключателя;
  • включения автоматического выключателя, установленного в выдвижном блоке в промежуточных положениях (не зафиксированных в присоединённом и испытательном положениях).

Конструкцией выдвижных блоков предусмотрено использование двух видов привода автоматических выключателей:

  • ручной привод, проходящий сквозь дверь (выносная рукоятка);
  • электрический дистанционный привод.

Всеблокивмаксимальнойстепениунифицированы по конструкции, схемотехническим решениям и устройствам связи с объектом управления.

Технические параметры НКУ-Э98 с выдвижными модулями представлены в таблице 1.2.





Назначение и работа блоков питания отходящих присоединений БМО5Х, БМО85, БМО93

Назначением блока БМО5Х является защита и управление асинхронными электродвигателями трёхфазного тока с короткозамкнутым ротором.

Блоки питания отходящих присоединений типа БМО5Х представляют собой выдвижные системы шести  типоразмеров,   на   номинальный  ток до 630 А.

Аппаратура внутри блока устанавливается на специальные платы и держатели.

На передней панели блока устанавливается светосигнальная арматура, кнопки управления, рукоятка включения автоматического выключателя и механизм фиксации блока в возможных положениях.

Назначением блоков БМО85 является ввод и распределение электрической энергии 0,4кВ.

Назначением блоков БМО93 является автоматическое управление освещением и нагревателями.

Блоки БМО85 и БМО93 представляют собой либо отдельный отсек с дверью, либо выдвижной блок, внутри которого устанавливаются автоматические выключатели, дифференциальные выключатели.

В зависимости от выбранного блока могут быть реализованы следующие виды защит:

  • защита главной цепи от короткого замыкания;
  • защита главной цепи от перегрузки;
  • защита главной цепи от токов утечки на землю;
  • защита цепи управления от короткого замыкания;
  • защита от перегрузки электродвигателя;
  • защиты от асимметрии фаз;
  • защита от обрыва фаз;
  • защита от заклинивания электродвигателя;
  • защита от затянутого пуска электродвигателя;
  • защита от токов утечки на землю;
  • защита от неправильного  чередования  фаз и т.д.

Таблицы для выбора модификаций блоков и схемы электрические принципиальные блоков представлены в технической информации ЭПСЗ.650320.000 ТИ Часть 4.











Комплектование НКУ-Э98 унифицированными модулями позволяет

  • создавать эффективную и гибкую конфигурацию шкафов с необходимым количеством конструктивных элементов в зависимости от количества, номинального тока и функционального назначения фидеров;
  • оперативно заменять и дополнять модульные блоки без снятия напряжения со сборных шин и соседних присоединений щита для максимального сокращения затрат на модернизацию электроустановки;
  • обеспечить совместимость аппаратуры разных производителей в пределах одного проекта, что приводит к оптимизации стоимости системы;
  • увеличить электробезопасность НКУ-Э98 с выдвижными модулями в целом за счет внутреннего секционирования. Это исключает перекрытия на шинах во время проведения регламентных работ на присоединениях.



Шинные мосты

При двух- и многорядном расположении шкафов НКУ в помещении между рядами устанавливается шинный мост (ШМ).



Шинный мост представляет собой металлоконструкцию, собранную из закрытых коробов, покрашенную в единый  цвет  со всеми шкафами НКУ. В коробках установлены изоляторы  и  шины.  В  ШМ  обеспечен   доступ к электрооборудованию посредством съемных крышек и коробов, обеспечивающих обслуживание без демонтажа конструкции. Конструкция ШМ изготавливается на основании технического задания Заказчика.



НКУ свободного проектирования (НКУ СП)

Предназначены для реализации электрических схем в соответствии с индивидуальными потребностями Заказчика.

НКУ СП могут быть укомплектованы следующим оборудованием:

  • устройствами релейной защиты и автоматики;
  • конденсаторными установками;
  • контрольными и измерительными приборами.



Формулирование заказа

Комплектование НКУ оборудованием осуществляется на основании документации заказчика или типовых проектов, представленных в технических информациях.



Смотрите также >     Низковольтные комплектные устройства в блочно-модульных зданиях типа БНКУ-Э
