High-voltage distribution devices for cathodic protection of UKZV(E) and MEHZV(E) types

High-voltage distribution devices for cathodic protection of UKZV(E) and MEHZV(E) types are intended for cathodic protection of ground and underground metal pipelines and constructions against electrochemical corrosion.

UKZV(E), MEHZV(E) devices are supplied by alternating current circuit of voltage 6 and 10 kV and frequency of 50 Hz. Current from power transmission line to UKZV(E) and MEHZV(E)  is supplied through air input and a disconnector. Outputs of direct current lines are cable.

The devices meet the requirements of Technical Conditions 3414-050-32574607-2006. The certificate of conformity № РОСС RU.ME25. B01362.


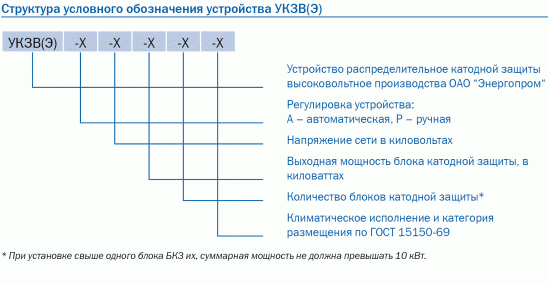

The example of symbolic notation

MEHZV(E)-А-6-5-1-2-U1

High-voltage distribution device for cathodic protection of JSC "Energoprom" with automatic control of protection potential, with input voltage  6 kV, one cathodic protection rectifier of capacity 5 kW, for temperate climate of category of installation 1.

High-voltage distribution device for cathodic protection of MEHZV(E) type is an analogue of UKZV(E) according to its performance specification, but unlike UKZV(E) it can be completed with  modernized diode protection units BDRM, BDR-M2.

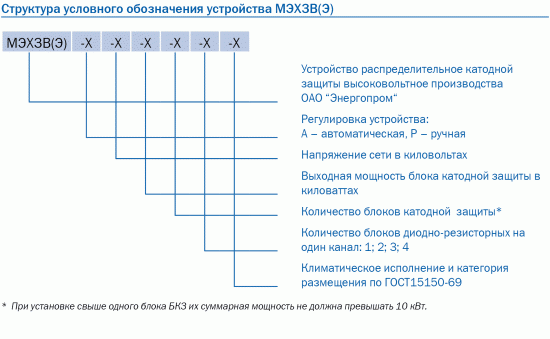

Пример условного обозначения

MEHZV(E)-А-6-5-1-2-U1

High-voltage distribution device for cathodic protection of JSC "Energoprom" with automatic control of protection potential, with rated voltage of 6 kV, one cathodic protection rectifier of power 5 kW and two diode protection units for one channel, for temperate climate of category of installation 1.

The type of diode protection units is given in the questionnaire.

Operation conditions

The devices are intended for outdoor installation:

  • altitude above sea level is no more than 1000 m;
  • working ambient temperature for modification U1 - from minus 45 up to plus 40°С;
  • working ambient temperature for modification UHL1 - from minus 60 up to plus 40°С;
  • humidity at temperature plus 25°С - no more than 98 %.

Note:
It is permitted to operate the devices at altitude above sea level more than 1000 m observing the requirements of GOST 15150-69, GOST 1516.3-76, GOST 8024-90.

The devices are not intended for operation under jolting, vibration and impacts conditions.

Normal operation of the devices at negative-temperature ambient air is provided by temperature regulators and heaters. Heating of the counter is executed at temperature plus 5°С, heating of the compartments - at temperature below minus 25°С.

The metal jacket of UKZV(E) MEHZV(E) is sprayed by modern anticorrosive polymeric powder coating providing stability against the most adverse environmental climatic influences.

Principle of operation

The device principle of operation is based on reception of high voltage and input of reduced (by power transformer) voltage to the rectifier by means of which an electric potential of protected object is displaced to the area safe from occurrence of electrochemical corrosion.

There is a difference between the devices with automatic control of protection potential and the devices with manual regulation in the possibility of connection to various systems of telemechanics for remote control (remote installation of protection potential in automatic mode) and monitoring.

Конструкция

Устройства УКЗВ(Э) (МЭХЗВ(Э)) на один или два блока катодной защиты (БКЗ) представляет собой металлооболочку на транспортных салазках, состоящую из:

  1. короба воздушного ввода (КВВ);
  2. распределительного устройства высокого напряжения (РУВН), включающего камеру сборную одностороннего обслуживания (КСО);
  3. распределительного устройства низкого напряжения (РУНН), включающего панель управления, блок (блоки) БКЗ.

Устройства УКЗВ(Э) (МЭХЗВ(Э)) на три или четыре блока БКЗ представляет собой металлооболочку на транспортных салазках, состоящую из:

  1. короба воздушного ввода КВВ;
  2. устройства РУВН, включающего камеру КСО;
  3. двух распределительных устройств низкого напряжения РУНН1 и РУНН2.

РУНН1 включает панель управления и два БКЗ, РУНН2  - один или два БКЗ.

Устройства УКЗВ(Э) (МЭХЗВ(Э)) на пять или шесть блоков БКЗ представляет собой металлооболочку на транспортных салазках, состоящую из:

  1. короба воздушного ввода КВВ;
  2. устройства РУВН, включающего камеру КСО;
  3. двух распределительных устройств низкого напряжения РУНН1 и РУНН2.

РУНН1 включает панель управления и до четырех БКЗ, РУНН2 - один или два БКЗ. Предусмотрено место для устройств телемеханики.

Устройства обеспечены защитой от несанкционированного доступа. Устройства УКЗВ(Э) и МЭХЗВ(Э) имеют электрические и механические блокировки, обеспечивающие безопасную работу обслуживающего персонала.

Устройства получают питание по воздушной линии. На крыше РУВН устанавливается КВВ с кронштейном под штыревые изоляторы с ограничителями перенапряжений.

Для присоединения к воздушной линии комплектно с устройствами поставляются проходные изоляторы, а также детали и узлы кронштейна для воздушного высоковольтного ввода с комплектом крепежа для сборки на месте эксплуатации.

В отсеке РУВН в салазках предусмотрен клапан сброса давления, предназначенный для разгрузки от давления газов, возникающих при коротком замыкании.

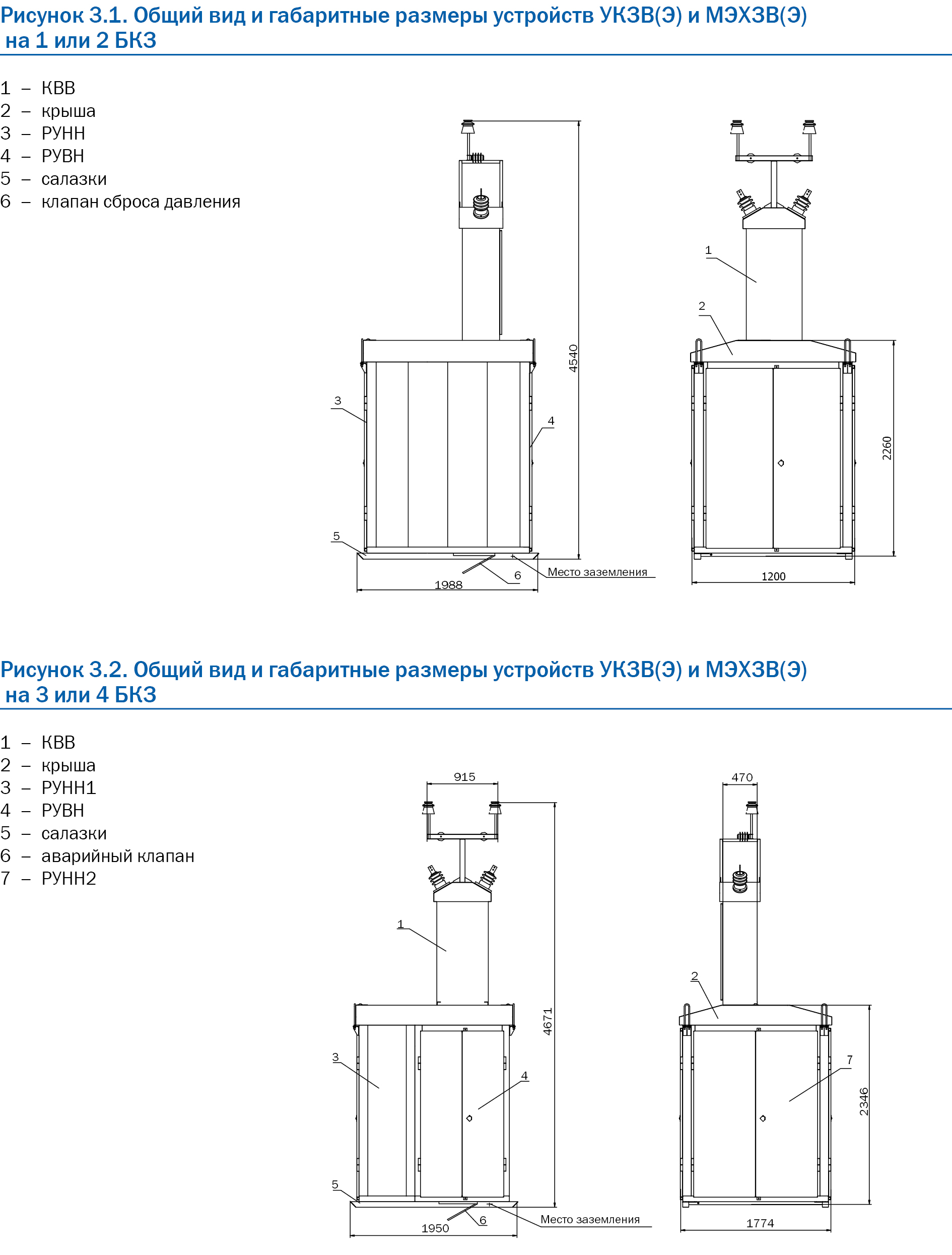

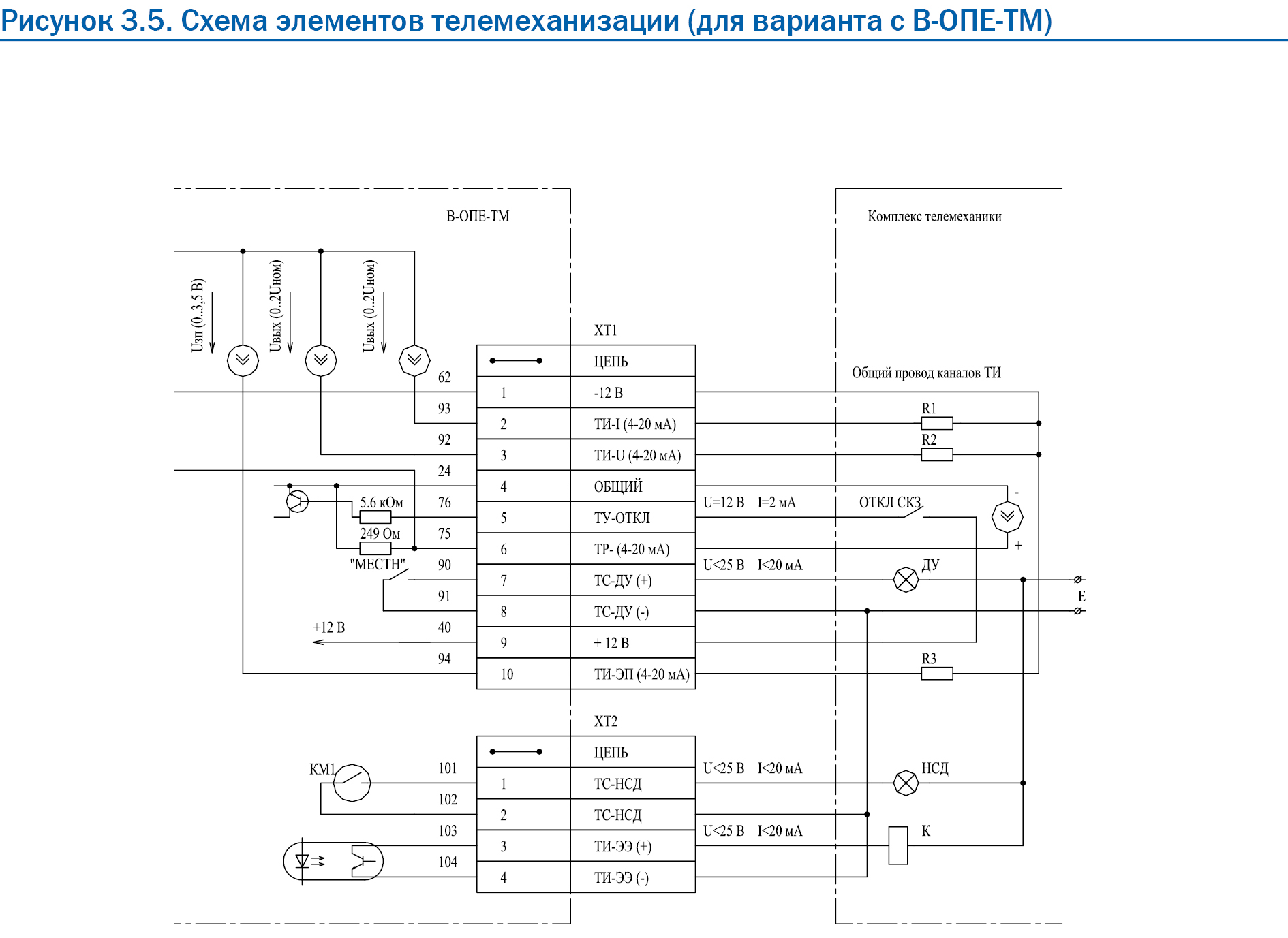

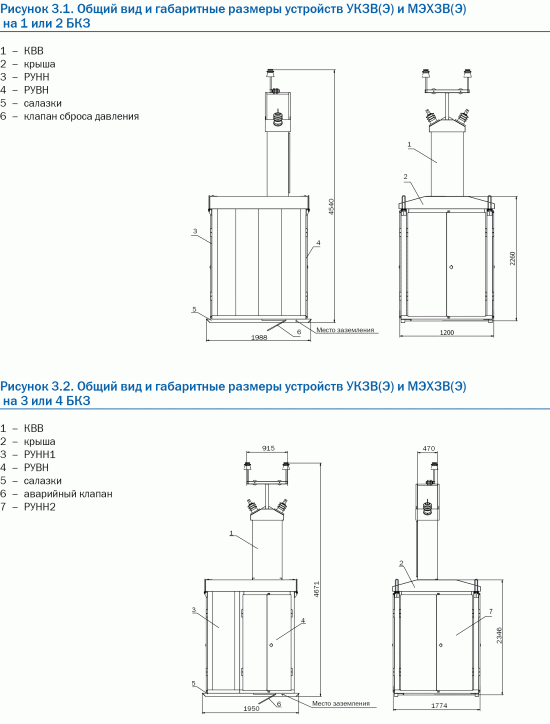

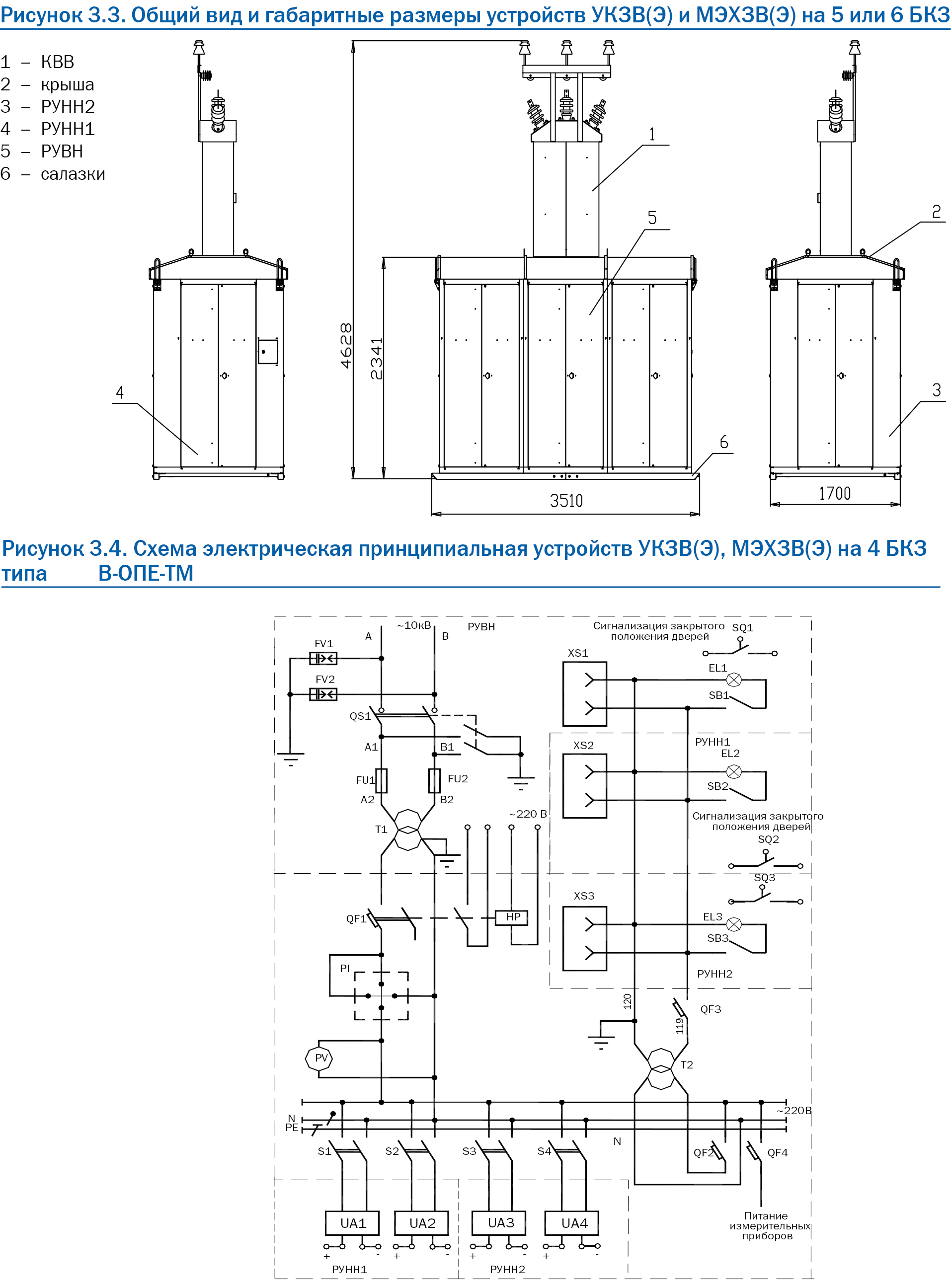

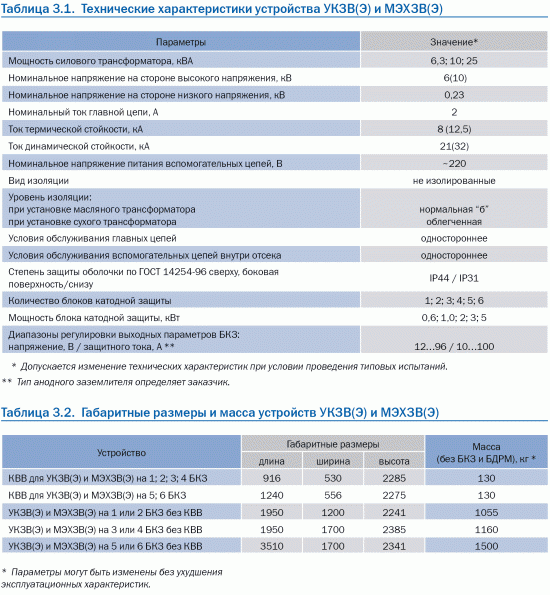

Общий вид, габаритные размеры и принципиальная электрическая схема УКЗВ(Э) и МЭХЗВ(Э) приведены на рисунках 3.1, 3.2, 3.3, 3.4, 3.5.



Формулирование заказа

При заказе необходимо запросить у завода изготовителя опросный лист.

По отдельному заказу возможно:

  1. комплектация средствами учета энергии с двойным тарифом, средствами телемеханики;
  2. в зависимости от климатического исполнения, комплектация устройствами, обеспечивающими нормальные условия для работы аппаратов, расположенных внутри устройств УКЗВ(Э), МЭХЗВ(Э);
  3. комплектация устройствами защиты от грызунов и ос;
  4. комплектация устройствами по схеме заказчика;
  5. комплектация блоками аварийного включения резерва АВРП-2Т У2, БАВР.
